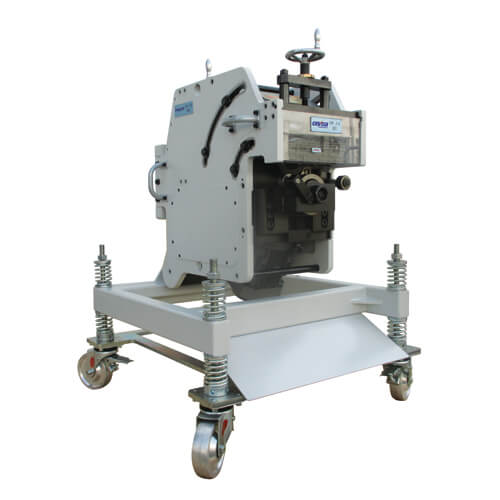

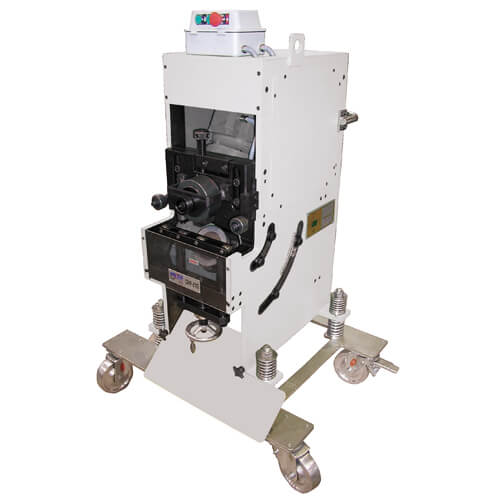

| Model | CHP-21G | CHP-21G INV |
| Moc urządzenia | 3 kW | 3 kW |
| Maksymalna, jednorazowa zdolność ukosowania materiału o wytrzymałości na rozciąganie Rm=392 MPa | 20 mm | 20 mm |
| Minimalna grubość ukosowanej blachy | 9 mm | 9 mm |
| Maksymalna grubość ukosowanej blachy | 50 mm | 50 mm |
| Szybkość ukosowania na minutę | 1,7 m | 1,7 m |
| Minimalna średnica rur | Ø150 mm | Ø150 mm |
| Masa własna urządzenia | 370 kg | 450 kg |
| Numer katalogowy | 94 60 000021 | 94 60 000020 |
Maksymalna szerokość ukosowania podczas pojedynczego przejścia wynosi W=20 mm dla materiału o wytrzymałości na rozciąganie Rm=392 MPa. Jeżeli obrabiany materiał posiada większą wytrzymałość na rozciąganie Rm, zdolność ukosowania maleje. Aby uzyskać większą szerokość ukosowania w wytrzymalszym materiale można zastosować ukosowanie w dwóch przejściach. Pierwsze powinno stanowić 2/3 wymaganej wartości.
Wytrzymałość na rozciąganie Rm jest podana w ateście fabrycznym obrabianej stali. Należy wziąć pod uwagę, że krawędzie blachy po cięciu gazowym zazwyczaj posiadają większą wytrzymałość ze względu na proces podgrzewania i schładzania. W przypadku nie zastosowania się do powyższych uwag elementy napędu oraz frez mogą ulec uszkodzeniu bądź przedwczesnemu zużyciu.
STAL WĘGLOWA max Rm 392 MPa

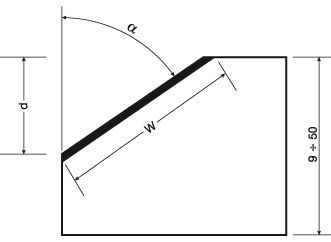

| Tabela pojedynczego ukosowania | ||
| α | CHP-21G/REV/INV | |
| W [mm] | d [mm] | |
| 20° | 20 | 19 |
| 22,5° | 20 | 18,5 |
| 25° | 20 | 18 |
| 30° | 20 | 17,5 |
| 35° | 20 | 16,5 |
| 37,5° | 20 | 16 |
| 45° | 20 | 14 |
STAL NIERDZEWNA / STOPOWA max Rm 490 MPa
| Tabela pojedynczego ukosowania | ||
| α | CHP-21G/REV/INV | |
| W [mm] | d [mm] | |
| 20° | 9,5 | 9 |
| 22,5° | 9,5 | 8,5 |
| 25° | 9,5 | 8,5 |
| 30° | 9,5 | 8 |
| 35° | 9,5 | 8 |
| 37,5° | 9,5 | 7,5 |
| 45° | 9,5 | 6,5 |
